ISP-StickStand September 2008

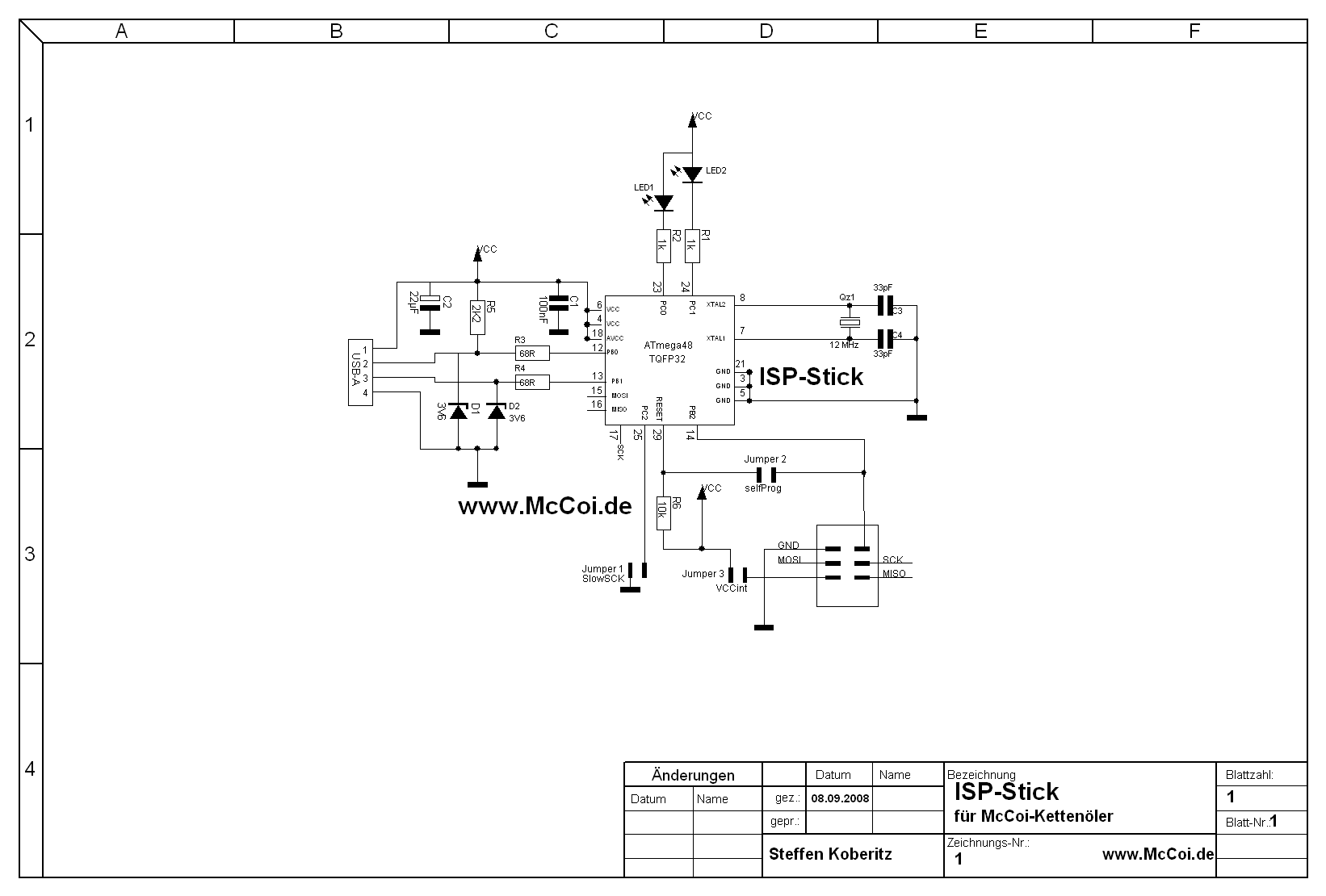

Der ISP-Stick ist eine USB-Schnittstelle zum Programmieren des McCoi.
Widerstand-Farbcodes

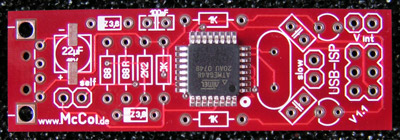

Beispiel 1 bedeutet 2-2-0 x1 1% also 220 Ohm mit 1% Toleranz Beispiel 2 bedeutet 2-2-0 x1000 1% also 220.000 Ohm (= 220kOhm) mit 1% Toleranz Zur Frage, wie unterscheide ich den ersten Ring vom Toleranzring, also die Frage, wie herum man so ein Teil hält: Der Toleranzring ist immer ein Stück weit abgesetzt von den anderen Ringen! Man sieht es auch in den beiden Beispielen. Wobei im Beispiel 1 der Abstand bewusst größer gewählt wurde. Aber auch im Beispiel 2 ist der Abstand des braunen Rings größer als der zwischen den anderen! Die dicke des Rings hat nichts zu sagen...! Aufbau der Platine Nachdem das schwierigste Bauteil -der Controller- bereits auf die Platine gelötet ist, sollte der Rest leicht aufzubauen sein. Bitte achtet peinlichst darauf, daß alle Bauteile flach auf der Platine aufliegen! Zunächst werden die beiden Zener-Dioden eingelötet. Man achte darauf, daß die Beinchen aller Bauteile direkt am Gehäuse gebogen werden. Am besten geht dies mit einer stabileren Pinzette. Die Zener-Dioden müssen entsprechend der Markierung richtig gepolt sein. Der Bestückungsdruck auf der Platine zeigt die richtige Anordnung, also mit dem schwarzen Balken der Diode zum USB-Stecker zeigend. Dann folgen die sechs Widerstände. Diese haben keine Polung und können beliebig oder nach dem persönlichen, ästhetischen Empfinden eingelötet werden. Erwähnenswert sei noch die Tatsache, daß der 4,7K auch ein 10K sein kann oder umgekehrt! Die 1K Widerstände sind die Vorwiderstände für die beiden LEDs und können ggf. auch angepaßt werden. Nach den Widerständen ist der kleine Keramik-Kondensator an der Reihe. Er trägt die Aufschrift "104", was für 100nF steht. Die Polung dieses 100nF ist beliebig. Beim Quarz gibt es ebenfalls keine Polung. Man sollte aber vor dem Einlöten sicherheitshalber ein stück Papier (doppelt gefaltet) zwischen die Beinchen des Quarzes legen, ihn dann festlöten und das Papier wieder herausziehen. Hintergrund für diese Maßnahme ist eine kleine Durchkontaktierung, die unter ungünstigen Umständen Kontakt zum Quarz bekommen könnte. Um dem vorzubeugen, lasse ich einfach diesen halben Millimeter Abstand zur Platine. Größere Abstände sollten allerdings nicht sein, damit der Quarz fest genug sitzt, nicht zu hoch wird und der Controller ordentlich getaktet werden kann. So langsam nimmt die Platine Formen an. Als nächstes sind die beiden LEDs dran. Sie zeigen später die Versorgungsspannung und das Schreiben der Daten an. Das lange Beinchen einer LED ist immer plus und muß nach rechts zur Stiftleiste zeigen. Zum Quarz gesellen sich nun noch die beiden Scheibenkondensatoren mit der Aufschrift "33CH". Das entspricht 33pF und sorgt dafür, daß der Quarz schön gleichmäßig schwingen kann. Nun ist der richtige Zeitpunkt gekommen, um auch den Elko auf die Platine zu bringen. Da es sich um einen SMD-Elko handelt, ist die vorgehensweise etwas anders als bei den üblichen Bauteilen. Zuerst sollte man auf ein Lötpad (nicht auf beide) etwas Lötzinn geben. Nun legt man den Elko richtig gepolt über beide Lötpads und erhitzt das eben verzinnte Pad. Dabei schmilzt das Lötzinn, findet Kontakt zum Elko und ist damit schon mal fixiert. Achtet beim Elko auf die richtige Polung, sonst könnte es später qualmen. Der Minuspol des Elkos ist schwarz markiert und nicht zu übersehen! Da nun der erste Kontakt hergestellt ist, kann das zweite Beinchen des Elkos ganz leicht festgelötet werden. Es reicht aus, wenn nur das zweite Lötpad erhitzt wird und man das Zinn in einer kleinen Menge zufließen läßt. Wer das langsam genug macht, wird erkennen, wie das Beinchen des Elkos vom Zinn umflossen wird. Damit ist ausreichend Kontakt hergestellt und der Elkos sitzt fest auf der Oberseite der Platine. - Gratuliere! Das war Dein erstes SMD-Bauteil. Nachdem nun auch diese Hürde genommen ist, können die abgewinkelte Stiftleiste und der USB-Stecker angelötet werden. Da alle Bauteile von einer Seite der Platine bestückt werden, dürfte das keine weiteren Probleme machen. Zum Schlüß kommen noch die drei Stiftleisten für die Jumper. Damit später alles in das kleine Gehäuse paßt, empfehle ich die Stiftleisten mit der kurzen Seite nach oben einzulöten. Zwar sind die Konatkte dann nicht mehr sooo gut mit den Jumpern zu besetzten, aber das braucht man sowieso sehr selten oder gar nicht. Also scheut Euch nicht, die kurze Seite nach oben zu nehmen und den Überstand auf der Unterseite abzuschneiden. Das war's auch schon mit dem Löten. Bitte überprüfe noch einmal anhand der Fotos, ob auch wirklich alle Bauteile richtig gepolt sind. Das ist sehr wichtig, damit später keine Schäden am ISP-Stick oder gar der USB-Buchse an Deinem Computer entstehen! Funktionsprüfung und Installation Der erste Funktionstest ist auch gleichzeitig mit der Installation des USB-Treibers verbunden. Sobald Du den ISP-Stick -entweder mit dem mitgelieferten Kabel oder direkt- mit deinem PC verbindest, leuchtet eine LED am ISP-Stick auf. Das ist schon mal ein gutes Zeichen, weil dann auch der Controller wirklich programmiert wurde. ;-) Als nächstes meldet sich Windows, daß es ein neues USB-Gerät gefunden hat. Um den Treiber zu installieren, brauchst Du nur den Anweisungen auf dem Bildschirm folgen. Wird nach dem Treiber gefragt, wählst Du die Datei usbasp.inf. Unter diesem Namen "usbasp" wird später der ISP-Stick im Gerätemanager auch angezeigt. Hier ein paar Sceenshots, wie der Treiber installiert wird: Die Kommunikation mit dem McCoi wird nun einfach über den 6-poligen Stecker hergestellt. Achtet unbedingt darauf, daß Ihr niemals den Jumper "V int" setzt, wenn der McCoi selbst am Strom hängt! Vorzugsweise läßt man alle Jumper vom ISP-Stick weg und versorgt den McCoi mit einer separaten Spannungsquelle. Das ist der sicherste Weg. Ist die mechanische Verbindung hergestellt, kann man den McCoi nun mit dem Konfig-Tool programmieren. Das Konfig-Tool arbeitet im Hintergrund mit AVRdude (ab Version 5.2), was ideal für die Programmierung mit Hilfe des ISP-Stick ist. Lizenz Dieses Projekt wurde unter GNU GPL version 2 realisiert. Mein Dank geht in erster Linie an die Firma OBJECTIVE DEVELOPMENT GmbH, die mit Ihrem USB-Treiber dieses Projekt möglich gemacht hat. Ebenso danke ich Thomas Fischl, der durch seine Vorlagen und die Anwendung des USB-Treibers Pate bei meinem ISP-Stick gestanden hat. Natürlich danke ich auch für die freundliche Genehmigung, einen Teil seiner Texte dem Projekt beifügen zu dürfen, um den Lizenzbestimmungen zu entsprechen. Weitere Informationen seien hier aufgeführt: Links Firmware-only AVR USB driver libusb LibUsb-Win32 AVRDUDE - AVR Downloader/UploaDEr Thomas Fischl
Bei Fragen, Wünschen, Bugs könnt Ihr jedezeit im Forum Hilfe finden oder mir eine eMail schreiben. Haftung, EMV-Konformität Der Nachbau und insbesondere die Inbetriebnahme, sowie Sicherheits- und EMV-Vorschriften unterliegen der Verantwortung desjenigen, der den Bausatz zusammenbaut und am Fahrzeug montiert. Ich übernehme keinerlei Haftung für evtl. auftretende Schäden oder Folgeschäden, die durch den Nachbau und die Inbetriebnahme direkt oder indirekt entstehen. Dies gilt gleichermaßen für Personen- Sach- und Vermögensschäden. Fragen, Support und Bugs Wenn Fragen auftauchen, bitte erst die Dokumentationen auf meiner Website (www.mccoi.de) gründlich lesen, das Forum befragen, die Schaltung überprüfen und mit den Mustern im Internet vergleichen. Ebenso sind die Erfahrungsberichte anderer McCoi-User sehr hilfreich! Wenn das alles nichts nutzt, bin ich im Forum oder per eMail unter frage@mccoi.de zu erreichen. |
