Die Kontrollschaltung
(NEU vom 29.06.2003)

Um die Funktionalität des McCoi zu visualisieren, wurde der Ruf nach einer geeigneten Kontrolle immer lauter. Zufällig viel mir eine Schaltung in Form einer Ausschaltverzögerung in die Hände, die ich so angepaßt habe, daß sie nun parallel zur Pumpe an den McCoi angeschlossen werden kann.

Bekommt die Pumpe ein Signal, wird auch gleichzeitig die Kontrollschaltung aktiviert. Eine sehr helle LED (1000mcd) mit Einbaufassung, die am Cockpit montiert werden kann, signalisiert die Funktion der McCoi-Schaltung. Durch den großen Kondensator von 1000µF sind Leuchtzeiten von 1sec. bis 10min. einstellbar. Die Einstellung erfolg über einen Potentiometer (Drehregler) und braucht in der Regel nur einmal vorgenommen werden.

Ebenso wie der McCoi kann auch diese Schaltung direkt an die Spannungs-Versorgung von 12 Volt oder an die Zündung angeschlossen werden. Die Helligkeit der LED ist ausreichend, um auch bei voller Sonneneinstrahlung das Leuchten erkennen zu können. Bei Nacht ist sie vor dem schwarzen Hintergrund der Einbaufassung natürlich auch bestens zu sehen. Der zwingend für eine LED benötigte Vorwiderstand ist bereits auf der Platine eingelötet und kann bei Tausch der LED (leuchtet orange-gelb in klarem Gehäuse) ebenfalls angepaßt werden.

Achtung:
Niemals direkt in das Licht der LED sehen! Das kann zu Netzhautverbrennungen führen! Bei einem recht geringen Lichtwinkel von 5° läßt sich die LED aber gut so einbauen, daß ihr Licht nur indirekt in unser Auge fällt.

Die Schaltung wird bis auf weiteres nur auf Lochrasterplatine gelötet. Obwohl dies etwas mehr Geduld erfordert als bei einer fertigen Platine mit Leiterbahnen in Industrie-Qualität, sollte auch diese Schaltung für Anfänger realisierbar sein. Wichtig ist vor allem die genaue Betrachung der herzustellenden Leiterbahnen! Bei einer Gesamtgröße von ca. 54x37mm lassen sich die Löcher aber noch gut abzählen. Der folgende Bestückungsplan soll dabei helfen. Besonderes Augenmerk sollte auf die Bauteile unterhalb des liegenden Kondensators gerichtet werden!

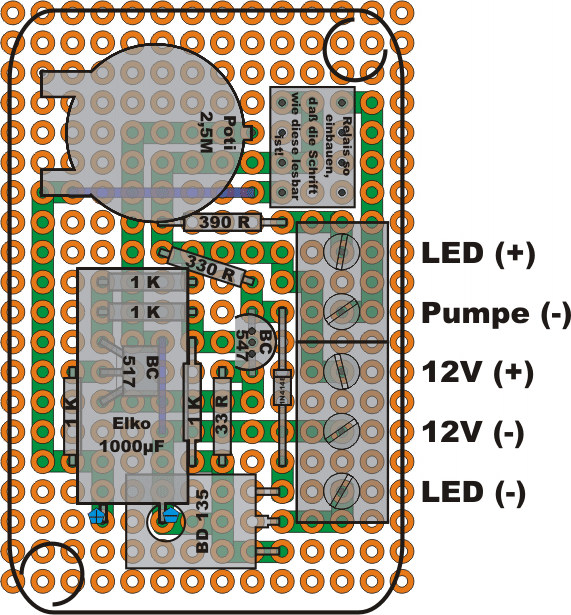

Platine von oben in Durchsicht:

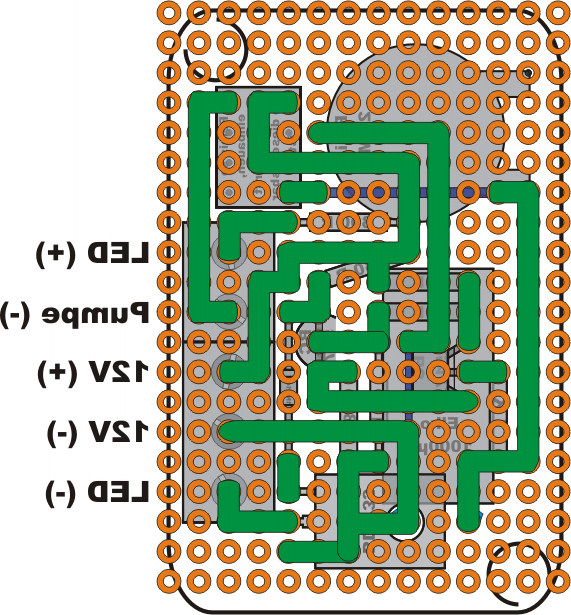

Platine von unten in Durchsicht:

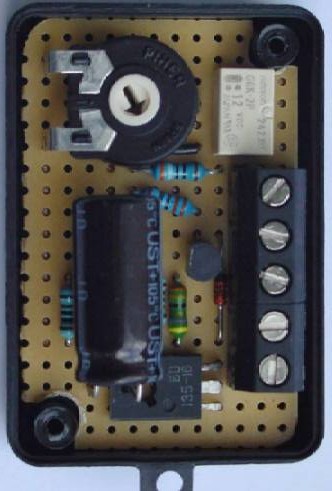

Zum Lieferumfang gehören alle notwendigen Bauteile zum Aufbau der Schaltung, inkl. einem Stück Lochrasterplatine (50x50mm), einer superhellen LED (1000mcd) mit klarem Gehäuse (leuchtet orange-gelb), einer schwarzen (besserer Kontrast bei Sonnen schein) Einbaufassung für die LED und den Anschlußblöcken, wie sie auf der Abbildung zu sehen sind. Darüber hinaus wird ein zweiter Poti im Miniformat mitgeliefert: Wer das Ganze noch kleiner gestalten will, kann den großen Poti gleich gegen den kleineren Austauschen.

Obwohl ich selbst erst ein Gegener der Einführung einer solchen Schaltung war, bin ich nach nunmehr knapp 2000km mit eingebauter Kontroll-Schaltung regelrecht begeistert! Es beruhigt ungemein zu wissen, daß alles funktioniert und über Feedback freue ich mich ja sowieso immer,...

Im Übrigen wird diese Schaltung zwar komplett geliefert, eine Dokumentation auf Papier wird es aber nicht geben! Das Menü auf dieser Website bieten ganz unten eine Druckfunktion, mit der jede Seite im Bildschirm-Layout zu Papier gebracht werden kann. Für weitere Fragen stehe ich natürlich wie immer unter oder via Kontaktformular zur Verfügung.

Ich wünsche viel Spaß beim Nachbauen!

Euer Webmaster
