Die Kontrollschaltung (digital)
(NEU, digital vom 10.10.2003)
Um die Funktionalität des McCoi zu visualisieren, wurde der Ruf nach einer geeigneten Kontrolle immer lauter.

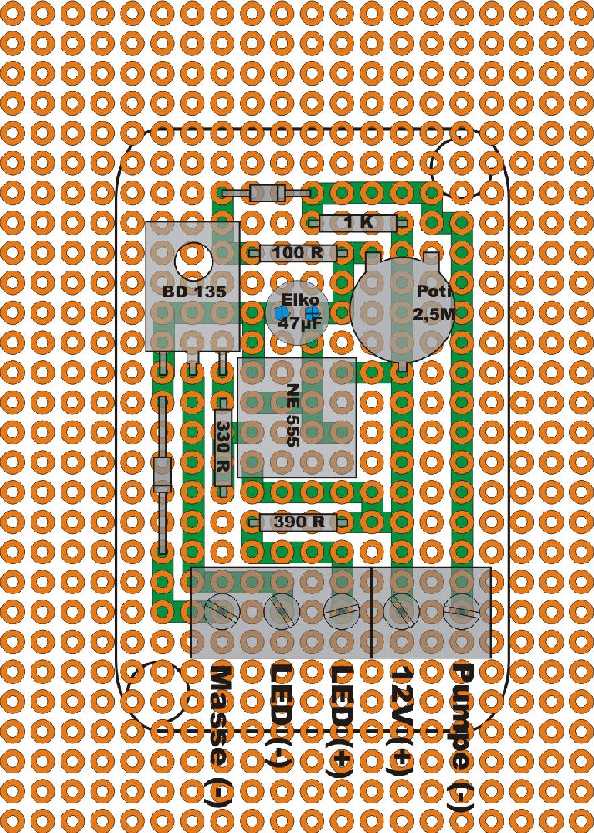

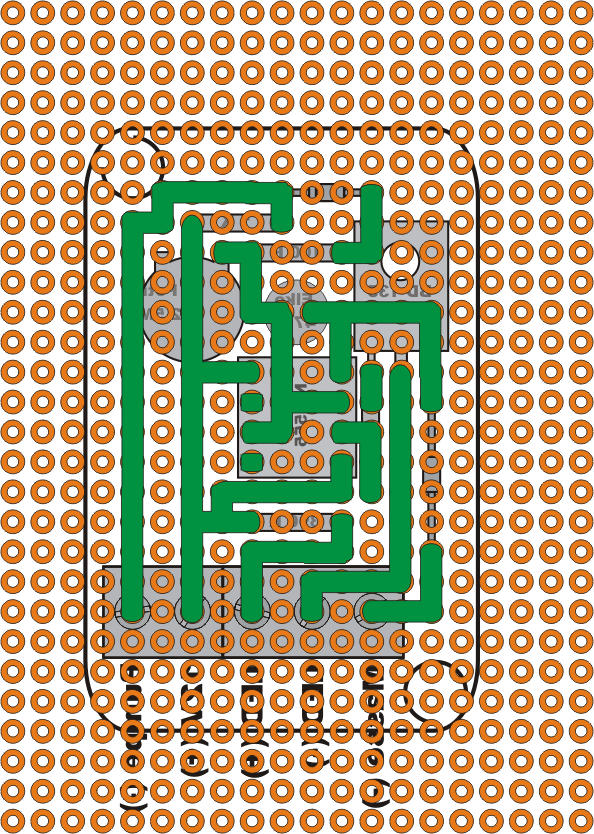

Zufällig viel mir eine Schaltung in Form einer Ausschaltverzögerung in die Hände, die ich so angepaßt habe,
daß sie nun parallel zur Pumpe an den McCoi angeschlossen werden kann.
Bekommt die Pumpe ein Signal, wird auch gleichzeitig die Kontrollschaltung aktiviert. Eine sehr helle LED (1000mcd)
mit Einbaufassung, die am Cockpit montiert werden kann, signalisiert die Funktion der McCoi-Schaltung. Durch den
großen Kondensator von 1000µF sind Leuchtzeiten von 1sec. bis 10min. einstellbar. Die Einstellung erfolg über einen
Potentiometer (Drehregler) und braucht in der Regel nur einmal vorgenommen werden.
|
